Lamellenstoren
Lamellenstoren und ihre Anwendungsmöglichkeiten
Schonende Lochstanzungen
Die gebördelten Lochstanzungen schützen die 8 mm breiten Aufzugsbänder gegen Durchscheuern. Der Verzicht auf bruchanfällige Kunststoff-Schutzösen erspart vorzeitige Reparaturen

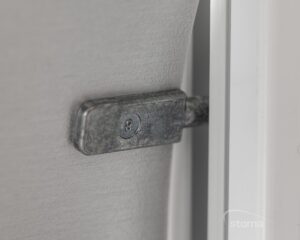

Metall statt Kunststoff

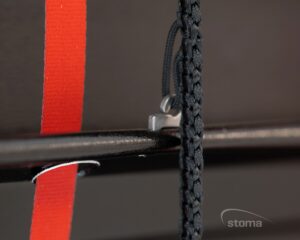

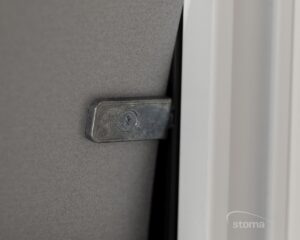

Die witterungsbeständigen Chromstahlhaken, welche Lamellen und Tragkordeln verbinden, ermöglichen es, beschädigte Lamellen auch nachträglich auszuwechseln. Führungsbolzen aus Metall bürgen für Bruchsicherheit und Langlebigkeit.

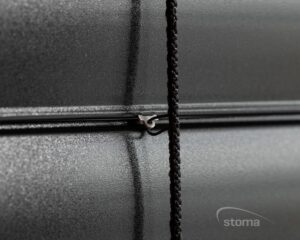

Tragkordeln mit präziser Faltung
Die kevlarverstärkten Tragkordeln sorgen für eine präzise Faltung ohne sich zwischen die Lamellen zu legen. Damit wird eine minimale Pakethöhe mit paralleler Ausrichtung der Lamellen erreicht. Dunkle Lamellenfarben können mit schwarzen Wende- und Aufzugbändern ausgerüstet werden, sodass diese kaum auffallen.
Strukturlackierung
Die innovative Strukturlackierung der Lamellen weist gegenüber der herkömmlichen Glattlackierung eine wesentlich bessere Farbtonerhaltung und Witterungsbeständigkeit auf. Die Schmutzhaftung ist deutlich geringer und die Lamellen lassen sich mühelos reinigen
Komfort durch Automation
Beide Modelle können mit Elektroantrieben ausgerüstet werden und bieten damit einen höheren Bedienungskomfort. In Verbindung mit einer entsprechenden Steuerung wird Minergie-Standard erreicht.
Tageslichtnutzung
Der Lamellenbehang kann in zwei bis drei Bereiche mit unterschiedlich geneigten Lamellen aufgeteilt werden. Offene Lamellen im oberen Bereich ermöglichen die Nutzung des Tageslichtes in der Raumtiefe, während geschlossene Lamellen im unteren Bereich dem Blendschutz am Fenster dienen.
Hervorragende Materialien
Witterungsbeständige Lamellenhaken aus Chromstahl, Führungsbolzen aus Metall, gebördelte Löcher für 8 mm breite Aufzugbänder, kevlarverstärkte Tragkordeln und strukturlackierte Lamellen sorgen für ein langes Storenleben.
Farbenvielfalt
Wählen Sie aus ca. 25 Standardfarben Ihre Wunschfarbe aus, darunter auch diverse IGP- oder Metallicfarben. Ergänzend stehen über tausend RAL-, NCS- und IGP-Farben zu Ihrer Wahl.
Seilführung
Optional können die Lamellen einseitig (z.B. bei Eckfenstern) oder beidseitig mit filigranen PA-ummantelten Chromstahlseilen geführt (Modell AV-930).

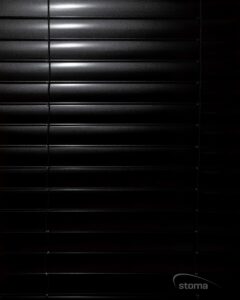

Vanta und Vanta+
Unser System VANTA by stoma ist das vielseitigste Sonnen- und Wetterschutzprodukt auf dem Markt. Es bietet eine vollständige Durchsicht, reguliert das Tageslicht und ermöglicht eine nahezu vollständige Abdunkelung von Räumen, die jederzeit angepasst werden kann.
Im Vergleich zu herkömmlichen Raffstoren bieten die VANTA Raffstoren eine deutlich bessere Abdunkelung. Dank der seitlichen Spalten zwischen den Lamellen und Führungsschienen sowie den Stanzungen für die Aufzugbänder dringt kaum Licht ein, da die Lamellen diese Öffnungen abdecken.
Selbsttrage-System
Das selbsttragende Storensystem ohne Befestigung im Sturzbereich schont die Isolation, reduziert die Geräuschübertragung und verhindert Wärmebrücken (Minergie- Standard). Ab einer Breite von 2500 mm ist eine mittige Befestigung oder ein Verstärkungsprofil für den Tragkanal erforderlich.
Kein direkter Lichtspalt zwischen Lamellen und Führung
Das Lamellenprofil ist so gestaltet, dass es die seitlichen Führungen überlappt. Es gibt keinen direkten Lichtspalt mehr zwischen Lamellen und seitlichen Führungsschienen wie bei herkömmlichen Lamellenstoren. Die bestmöglichste Abdunklung erfolgt in Kombination von dunklen Lamellen- sowie Führungsfarben. Von aussen sind bei geschlossenem Lamellenbehang weder Aufzugbänder noch Führungsbolzen sichtbar.
Kein Lichteinfall durch Stanzungen für Aufzugbänder
Beim Modell VANTA sind die Stanzungen für Aufzugbänder asymmetrisch nach innen versetzt, so dass sie jeweils von der darüber liegenden Lamelle überdeckt werden. Die Aufzugbänder bewegen sich im inneren Bereich des Lamellenbehangs und sind so vor Witterung und UVBestrahlung geschützt
VANTA+ mit Verriegelung und Auflaufschutz
Das Modell VANTA+ ist mit einer automatischen Verriegelung ausgerüstet, die das Hochschieben der Endschiene auf jeder Höhe verhindert und sich beim Hochfahren automatisch entriegelt. Beim Auffahren auf ein Hindernis (z.B. Vase oder Gartenstuhl) stoppt die Endschiene automatisch und richtet sich beim nächsten Hochfahren selbsttätig wieder aus.
VANTA mit fixer Endschiene
VANTA verfügt über eine fixe, nicht wendbare Endschiene. Dank Ihrer Breite wird der Lichteinfall zwischen Endschiene und Fensterbank stark reduziert.
Strukturlackierung
Die innovative Strukturlackierung der Lamellen weist gegenüber der herkömmlichen Glattlackierung eine wesentlich bessere Farbtonerhaltung und Witterungsbeständigkeit auf. Die Schmutzhaftung ist deutlich geringer und die Lamellen lassen sich mühelos reinigen.
Komfort durch Automation
Lamellenstoren können mit Elektroantrieben ausgerüstet werden und bieten damit einen höheren Bedienungskomfort. In Verbindung mit einer entsprechenden Steuerung wird Minergie-Standard erreicht.
Lamellen präzise und geräuscharm wenden
Im Vergleich mit konventionellen Raffstoren wenden die Lamellen von VANTA Raffstoren mit halber Geschwindigkeit. Dadurch lassen sich die Lamellen präziser richten und lautloser schliessen.
Höchste Materialqualität
Witterungsbeständige Lamellenhaken aus Chromstahl, Führungsbolzen aus Metall, gebördelte Löcher für 8 mm breite Aufzugbänder (VANTA), kevlarverstärkte Wendekordeln und strukturlackierte Lamellen bürgen für ein langes Storenleben.
Farbenvielfalt
Wählen Sie aus ca. 25 Standardfarben Ihre Wunschfarbe aus, darunter auch diverse IGP- oder Metallicfarben. Ergänzend stehen über tausend RAL-, NCS- und IGP-Farben zu Ihrer Wahl.
Bestechendes Design
Geradliniges flaches Design des Lamellenbehangs ohne Kanten und Kurven. Bei geschlossenem Behang von aussen keine sichtbaren Aufzugbänder und Führungsbolzen. Die Lamellen überlappen sich nicht sondern fügen sich aneinander. Das starke Lamellenprofil erinnert an Rollladen oder Ganzmetall-Raffstoren.
VANTA und VANTA+
Grenzmasse
| Höhe Licht (hl) | Höhe Sturz (hs) VANTA | Höhe Sturz (hs) VANTA+ |
|---|---|---|
| bis 1750 mm | 255 mm | 255 mm |
| 1751 bis 2000 mm | 265 mm | 265 mm |
| 2001 bis 2250 mm | 280 mm | 280 mm |
| 2251 bis 2500 mm | 295 mm | 295 mm |
| 2501 bis 2750 mm | 310 mm | 310 mm |
| 2751 bis 3000 mm | 325 mm | 325 mm |
| 3001 bis 3250 mm | 340 mm | 340 mm |
| 3251 bis 3500 mm | 360 mm | – |
| 3501 bis 3750 mm | 370 mm | – |
| 3751 bis 4000 mm | 385 mm | – |
| 4001 bis 4250 mm | 405 mm | – |
Breite Konstruktion (bk)
| min. mit Kurbelantrieb | 400 mm | 400 mm |
| min. mit Elektroantrieb | 550 mm | 550 mm |
| max./max. ohne Garantie | 5000 mm/6000 mm | 3000 mm |
Fläche (bk x hl)
| Einzelstoren | ||
| max. mit Kurbelantrieb | 6 m2 | 5 m2 |
| max. mit Motorantrieb | 10 m2 | 6 m2 |
| gekuppelte Anlage (nur bedingt möglich) | ||
| max. mit Kurbelantrieb | 6 m2 | nicht möglich |
| max. mit Motorantrieb | 24 m2 | nicht möglich |
| max. gekuppelte Storen | 3 Stück | – |
Tiefe Nische (tn)
| minimal | 130 mm | 130 mm |
Windwiderstandsklassen
| bk < 1500 mm | Klasse 6 | Klasse 6 |
| bk < 2000 mm | Klasse 6 | Klasse 6 |
| bk < 2500 mm | Klasse 6 | Klasse 6 |
| bk < 3000 mm | Klasse 6 | Klasse 6 |
| bk < 3500 mm | Klasse 5 | – |
| bk < 4000 mm | Klasse 5 | – |
| bk < 4500 mm | Klasse 4 | – |
| bk < 5000 mm | Klasse 4 | – |
Downloads
AV-900 und AV-700
AV-900 Verbundraffstoren mit 90 mm breiten, z-förmigen Lamellen bieten eine gute Abdunklung und eine individuelle Lichtregulierung. Das kräftige Profil ermöglicht eine markante Fassadengestaltung. AV-700 Verbundraffstoren mit 70 mm breiten Lamellen benötigen nur eine geringe Nischentiefe von 100 mm und erlauben eine dezente Fassadengestaltung.
Beide Modelle gibt es mit Schienenführung und wechsel- oder beidseitig geführten Lamellen, mit Seilführung oder mit kombinierter, windstabiler Schienen- und Seilführung.
AV-900 und AV-700 Grenzmasse
| Höhe Licht (hl) | Höhe Sturz (hs) AV-900 | Höhe Sturz (hs) AV-700 |
|---|---|---|
| bis 1750 mm | 220 mm | 235 mm |
| 1751 bis 2000 mm | 220 mm | 255 mm |
| 2001 bis 2250 mm | 235 mm | 275 mm |
| 2251 bis 2500 mm | 255 mm | 295 mm |
| 2501 bis 2750 mm | 270 mm | 315 mm |
| 2751 bis 3000 mm | 285 mm | 330 mm |
| 3001 bis 3250 mm | 300 mm | 350 mm |
| 3251 bis 3500 mm | 315 mm | 370 mm |
| 3501 bis 3750 mm | 330 mm | 390 mm |
| 3751 bis 4000 mm | 345 mm | 410 mm |
| 4001 bis 4250 mm | 360 mm | 430 mm |
| mit Blende | + 20 mm | + 20 mm |
| minimal | 400 mm | 400 mm |
| maximal | 4250 mm | 4250 mm |
| maximal ohne Garantie | 5500 mm | 5500 mm |
Breite Konstruktion (bk)
| min. mit Kurbelantrieb | 345 mm | 330 mm |
| min. mit Motorantrieb | 480 mm | 465 mm |
| max./max. ohne Garantie | 5000 mm/6000 mm | 5000 mm/6000 mm |
Fläche (bk x hl)
| Einzelstoren | ||
| max. mit Kurbelantrieb | 6 m2 | 6 m2 |
| max. mit Motorantrieb | 10 m2 | 10 m2 |
| gekuppelte Anlage | ||
| max. mit Kurbelantrieb | 6 m2 | 6 m2 |
| max. mit Motorantrieb | 24 m2 | 24 m2 |
| max. gekuppelte Storen | 3 Stück | 3 Stück |
Tiefe Nische (tn)
| minimal | 130 mm | 100 mm |
Windwiderstandsklassen
| AV-900 und AV-700 | AV-940 und AV-740 | |
| bk < 1500 mm | Klasse 6 | Klasse 6 |
| bk < 2000 mm | Klasse 6 | Klasse 6 |
| bk < 2500 mm | Klasse 6 | Klasse 6 |
| bk < 3000 mm | Klasse 5 | Klasse 5 |
| bk < 3500 mm | Klasse 5 | Klasse 5 |
| bk < 4000 mm | Klasse 5 | Klasse 5 |
| bk < 4500 mm | Klasse 4 | Klasse 4 |
| bk < 5000 mm | Klasse 3 | Klasse 3 |
Downloads
AS-900
Die AS-900 Verbundraffstoren verfügen über 90 mm breite, s-förmige Lamellen, die eine effektive Verdunkelung und flexible Lichtregulierung ermöglichen. Ihr elegantes Design trägt zu einer ästhetisch ansprechenden Fassadengestaltung bei.
Die AS-900 Verbundraffstoren sind in verschiedenen Ausführungen erhältlich: mit Schienenführung und einseitig oder beidseitig geführten Lamellen, mit Seilführung oder mit einer kombinierten, windstabilen Schienen- und Seilführung.
AS-900 Grenzmasse
| Höhe Licht (hl) | Höhe Sturz (hs) AS-900 | |
|---|---|---|
| bis 1750 mm | 220 mm | |
| 1751 bis 2000 mm | 220 mm | |
| 2001 bis 2250 mm | 235 mm | |
| 2251 bis 2500 mm | 255 mm | |
| 2501 bis 2750 mm | 270 mm | |
| 2751 bis 3000 mm | 285 mm | |
| 3001 bis 3250 mm | 300 mm | |
| 3251 bis 3500 mm | 315 mm | |
| 3501 bis 3750 mm | 330 mm | |
| 3751 bis 4000 mm | 345 mm | |
| 4001 bis 4250 mm | 360 mm |
Tiefe Nische (tn)
| minimal | 130 mm |
Breite Konstruktion (bk)
| min. mit Kurbelantrieb | 345 mm | |
| min. mit Elektroantrieb | 480 mm | |
| max./max. ohne Garantie | 4500 mm/6000 mm |
Windwiderstandsklassen
| AS-900 | AS-940 | |
| bk < 1500 mm | Klasse 6 | Klasse 6 |
| bk < 2000 mm | Klasse 6 | Klasse 6 |
| bk < 2500 mm | Klasse 5 | Klasse 6 |
| bk < 3000 mm | Klasse 4 | Klasse 6 |
| bk < 3500 mm | Klasse 4 | Klasse 5 |
| bk < 4000 mm | Klasse 4 | Klasse 5 |
Fläche (bk x hl)
| Einzelstoren | ||
| max. mit Kurbelantrieb | 6 m2 | |
| max. mit Motorantrieb | 10 m2 | |
| gekuppelte Anlage | ||
| max. mit Kurbelantrieb | 6 m2 | |
| max. mit Motorantrieb | 24 m2 | |
| max. gekuppelte Storen | 3 Stück |
Downloads
AV-940 und AV-740
Die Metallverbundraffstoren AV-940 und AV-740 verfügen über 90 mm bzw. 70 mm breite Lamellen und zeichnen sich durch ihre kombinierte Seil-/Schienenführung aus. Dank zusätzlicher Seile erreichen diese Lamellenstoren eine Windwiderstandsklasse von bis zu 6.
Detail bei den AV-940 und AV-740 Lamellenstoren

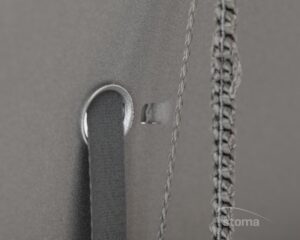

Seilführung: Die Lamellen werden zusätzlich beidseitig von filigranen, PA-ummantelten Chromstahlseilen geführt.
AV-940 und AV-740 Grenzmasse
| Höhe Licht (hl) | Höhe Sturz (hs) AV-940 | Höhe Sturz (hs) AV-740 |
|---|---|---|
| bis 1750 mm | 220 mm | 235 mm |
| 1751 bis 2000 mm | 220 mm | 255 mm |
| 2001 bis 2250 mm | 235 mm | 275 mm |
| 2251 bis 2500 mm | 255 mm | 295 mm |
| 2501 bis 2750 mm | 270 mm | 315 mm |
| 2751 bis 3000 mm | 285 mm | 330 mm |
| 3001 bis 3250 mm | 300 mm | 350 mm |
| 3251 bis 3500 mm | 315 mm | 370 mm |
| 3501 bis 3750 mm | 330 mm | 390 mm |
| 3751 bis 4000 mm | 345 mm | 410 mm |
| 4001 bis 4250 mm | 360 mm | 430 mm |
| mit Blende | + 20 mm | + 20 mm |
| minimal | 400 mm | 400 mm |
| maximal | 4250 mm | 4250 mm |
| maximal ohne Garantie | 5500 mm | 5500 mm |
Breite Konstruktion (bk)
| min. mit Kurbelantrieb | 345 mm | 330 mm |
| min. mit Motorantrieb | 480 mm | 465 mm |
| max./max. ohne Garantie | 5000 mm/6000 mm | 5000 mm/6000 mm |
Fläche (bk x hl)
| Einzelstoren | ||
| max. mit Kurbelantrieb | 6 m2 | 6 m2 |
| max. mit Motorantrieb | 10 m2 | 10 m2 |
| gekuppelte Anlage | ||
| max. mit Kurbelantrieb | 6 m2 | 6 m2 |
| max. mit Motorantrieb | 24 m2 | 24 m2 |
| max. gekuppelte Storen | 3 Stück | 3 Stück |
Tiefe Nische (tn)
| minimal | 130 mm | 100 mm |
Windwiderstandsklassen
| AV-940 | AV-740 | |
| bk < 1500 mm | Klasse 6 + | Klasse 6 + |
| bk < 2000 mm | Klasse 6 + | Klasse 6 + |
| bk < 2500 mm | Klasse 6 + | Klasse 6 + |
| bk < 3000 mm | Klasse 6 | Klasse 6 |
| bk < 3500 mm | Klasse 6 | Klasse 6 |
| bk < 4000 mm | Klasse 6 | Klasse 6 |
| bk < 4500 mm | Klasse 5 | Klasse 5 |
| bk < 5000 mm | Klasse 4 | Klasse 4 |
Downloads

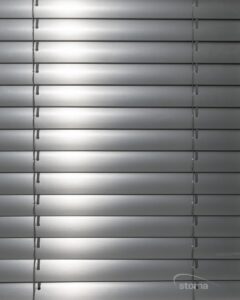

AC-800 und AC-600

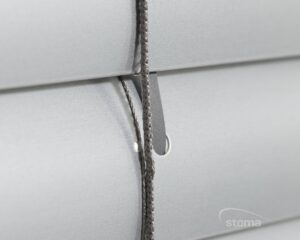

Die Raffstoren AC-800 und AC-600 verfügen über konvexe Lamellen mit einer Breite von 80 mm bzw. 65 mm. Sie bieten hervorragenden Blend- und Sichtschutz sowie eine flexible Lichtregulierung. Diese Storen sind besonders geeignet für Gebäude mit klassischer Fassadengestaltung und benötigen nur geringe Nischentiefen von 120 mm bzw. 100 mm.
Grenzmasse AC-800 und AC-600
| Höhe Licht (hl) | Höhe Sturz (hs) AC-800 | Höhe Sturz (hs) AC-600 |
|---|---|---|
| bis 1750 mm | 220 mm | 220 mm |
| 1751 bis 2000 mm | 220 mm | 235 mm |
| 2001 bis 2250 mm | 235 mm | 250 mm |
| 2251 bis 2500 mm | 250 mm | 270 mm |
| 2501 bis 2750 mm | 265 mm | 290 mm |
| 2751 bis 3000 mm | 285 mm | 305 mm |
| 3001 bis 3250 mm | 300 mm | 325 mm |
| 3251 bis 3500 mm | 320 mm | 340 mm |
| 3501 bis 3750 mm | 340 mm | 360 mm |
| 3751 bis 4000 mm | 355 mm | 375 mm |
| 4001 bis 4250 mm | 370 mm | 395 mm |
| mit Blende | + 20 mm | + 20 mm |
| minimal | 400 mm | 400 mm |
| maximal | 4250 mm | 4250 mm |
| maximal ohne Garantie | 5500 mm | 5500 mm |
Breite Konstruktion (bk)
| min. mit Motorantrieb | 480 mm | 465 mm |
| max./max. ohne Garantie | 4500 mm/6000 mm | 4500 mm/6000 mm |
Fläche (bk x hl)
| Einzelstoren | ||
| max. mit Kurbelantrieb | 6 m2 | 6 m2 |
| max. mit Motorantrieb | 10 m2 | 10 m2 |
| gekuppelte Anlage | ||
| max. mit Kurbelantrieb | 6 m2 | 6 m2 |
| max. mit Motorantrieb | 24 m2 | 24 m2 |
| max. gekuppelte Storen | 3 Stück | 3 Stück |
Tiefe Nische (tn)
| minimal | 120 mm | 100 mm |
Windwiderstandsklassen
| AC-800 und AC-600 | AC-840 und AC-640 | |
| bk < 1500 mm | Klasse 6 | Klasse 6 |
| bk < 2000 mm | Klasse 6 | Klasse 6 |
| bk < 2500 mm | Klasse 5 | Klasse 5 |
| bk < 3000 mm | Klasse 5 | Klasse 5 |
| bk < 3500 mm | Klasse 4 | Klasse 4 |
| bk < 4000 mm | Klasse 4 | Klasse 4 |
| bk < 4500 mm | Klasse 3 | Klasse 3 |
Downloads

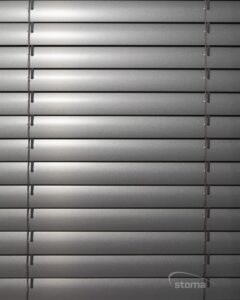

AF-800 und AF-500
Die Raffstoren AF-800 und AF-500 verfügen über Flachlamellen mit einer Breite von 80 mm bzw. 50 mm. Sie zeichnen sich durch äußerst geringe Paket- und Nischenhöhen aus, die raumhohe Fenster und damit viel Lichteinfall ermöglichen. Die flachen und flexiblen Lamellen bieten eine gute Durchsicht und einen erhöhten Widerstand gegen Verformung.
Beide Modelle sind erhältlich mit Schienenführung und wechselseitig geführten Lamellen, mit Seilführung oder mit einer kombinierten, windstabilen Schienen- und Seilführung (nur AF-840).
Grenzmasse AC-800 und AC-600
| Höhe Licht (hl) | Höhe Sturz (hs) AF-800 | Höhe Sturz (hs) AF-500 |
|---|---|---|
| bis 1750 mm | 145 mm | 130 mm |
| 1751 bis 2000 mm | 150 mm | 140 mm |
| 2001 bis 2250 mm | 155 mm | 150 mm |
| 2251 bis 2500 mm | 165 mm | 155 mm |
| 2501 bis 2750 mm | 170 mm | 160 mm |
| 2751 bis 3000 mm | 180 mm | 170 mm |
| 3001 bis 3250 mm | 185 mm | 175 mm |
| 3251 bis 3500 mm | 195 mm | 180 mm |
| 3501 bis 3750 mm | 200 mm | 190 mm |
| 3751 bis 4000 mm | 210 mm | 200 mm |
| 4001 bis 4250 mm | 215 mm | 205 mm |
| mit Blende | + 20 mm | + 20 mm |
| minimal | 400 mm | 400 mm |
| maximal | 4250 mm | 4250 mm |
| maximal ohne Garantie | 5500 mm | 5500 mm |
Breite Konstruktion (bk)
| min. mit Kurbelantrieb | 345 mm | 345 mm |
| min. mit Motorantrieb | 480 mm | 480 mm |
| maximal | 4000 mm | 4000 mm |
| maximal ohne Garantie | 6000 mm | 5000 mm |
Fläche (bk x hl)
| Einzelstoren | ||
| max. mit Kurbelantrieb | 6 m2 | 6 m2 |
| max. mit Motorantrieb | 10 m2 | 8 m2 |
| gekuppelte Anlage | ||
| max. mit Kurbelantrieb | 6 m2 | 6 m2 |
| max. mit Motorantrieb | 24 m2 | 24 m2 |
| max. gekuppelte Storen | 3 Stück | 3 Stück |
Tiefe Nische (tn)
| minimal | 120 mm | 100 mm |
Windwiderstandsklassen
| bk < 1500 mm | Klasse 5 | Klasse 4 |
| bk < 2000 mm | Klasse 4 | Klasse 3 |
| bk < 2500 mm | Klasse 3 | Klasse 2 |
| bk < 3000 mm | Klasse 3 | Klasse 2 |
| bk < 3500 mm | Klasse 2 | Klasse 1 |
| bk < 4000 mm | Klasse 2 | Klasse 1 |
